＊1 不含突起部。W、D 為下部機殼的尺寸。
＊2 PTP 控制：指定的各軸各自以其速度移動至終點座標的控制方式。
插補控制：指定的各軸以經插補的合成速度移動至終點座標的控制方式。
＊3 主程式：1～99CH；副程式：100～999CH。

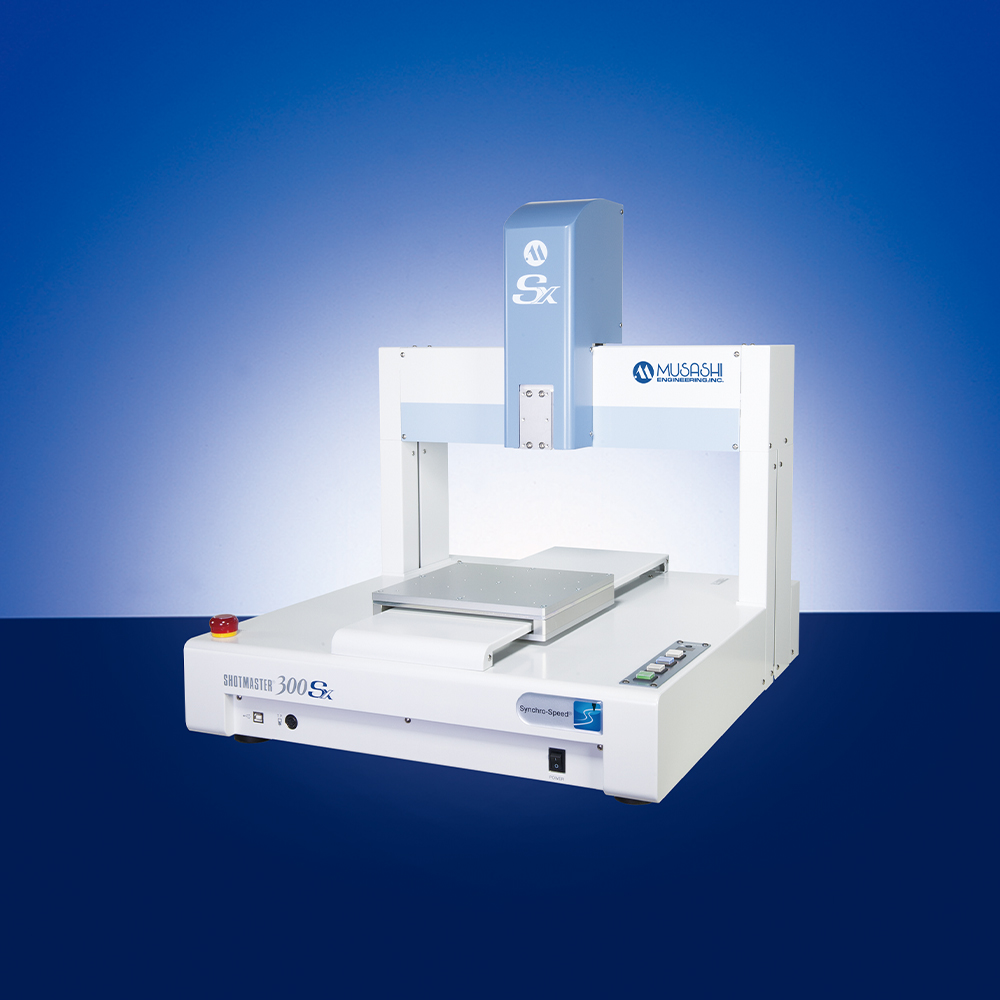

桌上型塗佈平台 SHOTMASTER SX
凝聚點膠「核心」技術 — MUSASHI 的運動單元（Motion Unit）極致的高性價比
■ 高速
同級頂尖的 800mm/s 高速動作。
■ 高精密
±0.01mm 的重複定位精度。
■ 搭載同步速度功能
即使在轉角處也能維持一定的塗佈寬度。將生產時間縮短至極限，實現極致的生產效率。
■ 豐富的功能與選配群
新型教導盒。
搭載對話式導引功能。
碼錶計時功能。
出膠條件切換功能。
機台間資料傳輸功能。
支援日文、英文、中文。
■ 完備的硬體構成
外部輸入／輸出 26／26 點。
USB 通訊。
Z 軸煞車功能。
■ 噴嘴調整器（Nozzle Adjuster，選配）
將針筒更換後的噴嘴位置調整自動化。
SPECIFICATION
概要規格
品名
SHOTmini 100SX
SHOTmini 200SX
SHOTmini 200SX
型號
SM100SX-3A-SS
SM200SX-3A-SS-01
SM200SX-4A-SS
控制軸數
3 軸
3 軸
4 軸
XY 可動範圍
100mm
200mm
200mm
Z 可動範圍
50mm
W 可動範圍
–
–
±360°
外觀尺寸＊1 W
202mm
302mm
302mm
外觀尺寸＊1 D
290mm
301mm
301mm
外觀尺寸＊1 H
440mm
440mm
555mm
品名
SHOTMASTER 300SX
SHOTMASTER 400SX
SHOTMASTER 500SX
型號
SM300SX-3A-SS/
SM300SX-4A-SS
SM400SX-3A-SS/
SM400SX-4A-SS
SM500SX-3A-SS/
SM500SX-4A-SS
控制軸數
3軸/4軸
XY 可動範圍
300mm
400mm
500mm
Z 可動範圍
80mm
W 可動範圍
-/±360°(4軸)
外觀尺寸＊1 W
510mm
610mm
710mm
外觀尺寸＊1 D
570mm
670mm
770mm
外觀尺寸＊1 H
590mm/690mm
590mm/690mm
590mm/690mm
共通式樣
控制方式＊2
PTP 控制， 插補控制
插補控制
3D直線、3D圓弧/圓、3D橢圓弧/橢圓、樣條曲線
I/O 訊號點數
輸入
26點
I/O 訊號點數
輸出
26點
程式輸入方式
教導盒、PC
程式顯示語言
日/英/中
程式容量＊3
40000步(999通道)
程式儲存方式
內部
內部記憶體
程式儲存方式
外部
可透過程式編輯軟體（PC）進行備份
程式編輯軟體
MuCADⅤ(選配)
