＊1 不含突起部。W、D為下部機殼的尺寸。
＊2 PTP控制:指定的各軸分別以各自的速度移動至終點座標的控制方式。
內插控制:指定的各軸以內插後的合成速度移動至終點座標的控制方式。
＊3 主程式：1～ 99CH、子程式：100 ～ 999CH。

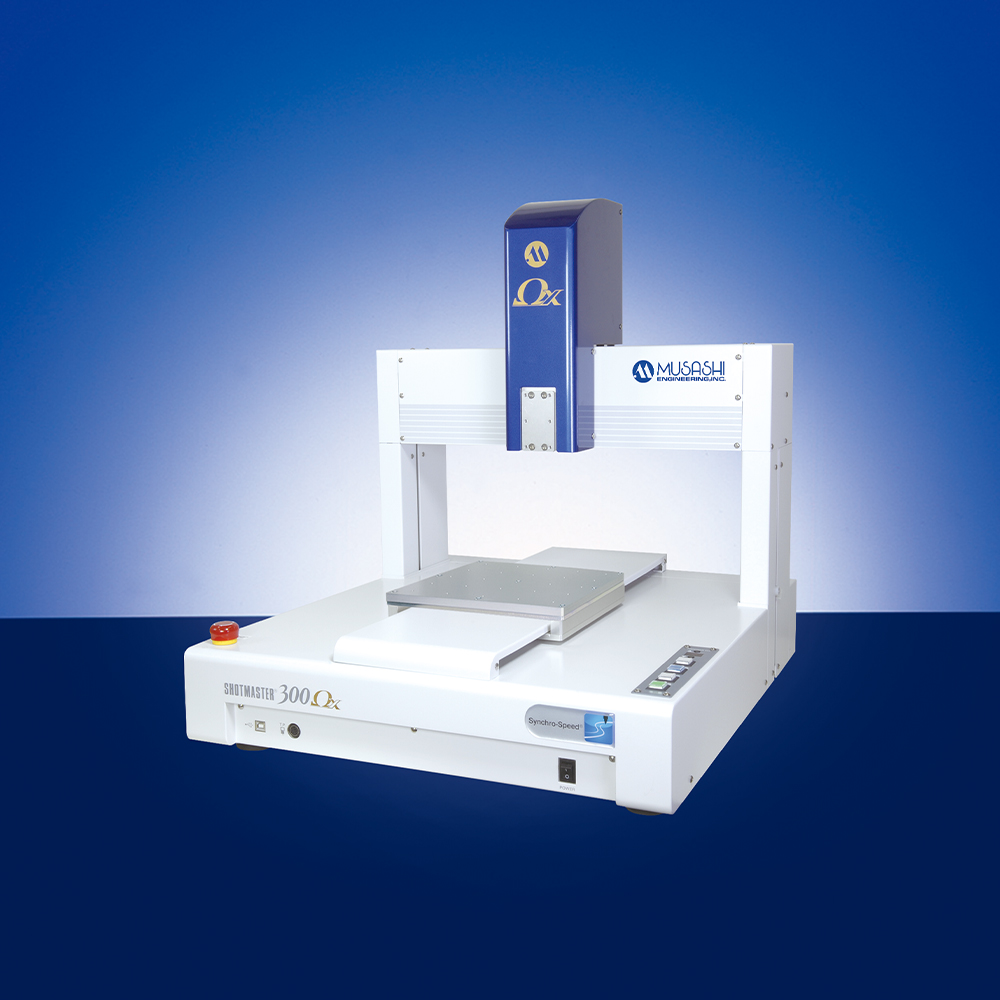

高精度通用桌上型平台 SHOTMASTER ΩX
匯集點膠「核心」技術的 MUSASHI 運動單元
■高精緻：
・以高水準的塗佈品質實現良率提升。
■高剛性：
・即使搭載較重的工具或工件也能高速穩定運作。
■可升級：
・可加裝影像辨識功能 350PCSmart。
■充實的功能與選配群
・新型教導盒（Teaching Pendant）：
・搭載對話式導引功能。
・碼錶計時功能。
・吐出條件切換功能。
・機台間資料傳輸功能。
・支援日文、英文、中文。
■完備的硬體構成：
・外部輸入／輸出 26／26 點。
・USB 通訊。
・Z 軸煞車功能。
■噴嘴調整器（Nozzle Adjuster，選配）
・將針筒更換後的噴嘴位置調整自動化。
SPECIFICATION
概要規格
品名
SHOTmini 200ΩX
SHOTMASTER 300ΩX
型號
SM200OMEGAX-3A-SS
SM200OMEGAX-4A-SS
SM300OMEGAX-4A-SS
SM300OMEGAX-4A-SS
控制軸數
3 軸
4 軸
3 軸
4 軸
XY 可動範圍
200mm
300mm
Z 可動範圍
80mm
W 可動範圍
–
±360°
–
±360°
外觀尺寸＊1 W
380mm
510mm
外觀尺寸＊1 D
460mm
570mm
外觀尺寸＊1 H
590mm
690mm
590mm
690mm
品名
SHOTMASTER 400ΩX
SHOTMASTER 500ΩX
型號
SM400OMEGAX-3A-SS
SM400OMEGAX-4A-SS
SM500OMEGAX-3A-SS
SM500OMEGAX-4A-SS
控制軸數
3 軸
4 軸
3 軸
4 軸
XY 可動範圍
400mm
500mm
Z 可動範圍
80mm
W 可動範圍
–
±360°
–
±360°
外觀尺寸＊1 W
610mm
710mm
外觀尺寸＊1 D
670mm
770mm
外觀尺寸＊1 H
590mm
690mm
590mm
690mm
共通式樣
控制方式＊2
PTP控制、插補控制
插捕功能
3D直線、3D圓弧/圓、3D橢圓弧/橢圓、樣條曲線
I/O 訊號點數 輸入
26點
I/O 訊號點數 輸入
26點
程式輸入方式
教導盒、PC
程式容量＊3
40000步(999通道)
程式記憶方式 內部
內部記憶體
程式記憶方式 外部
可透過程式編輯軟體（PC）進行備份
程式編輯軟體
MuCADⅤ（選購）
